Comment installer MY2N - D2 ?

Salut! En tant que fournisseur du MY2N - D2, je suis là pour vous guider tout au long du processus d'installation de ce petit appareil astucieux. Que vous soyez un bricoleur ou un électricien professionnel, ce guide devrait faciliter l'installation.

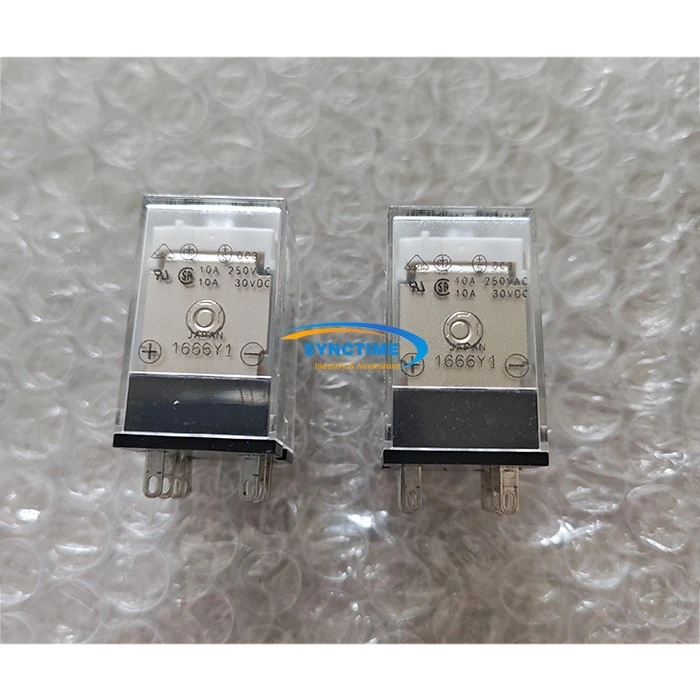

Tout d'abord, parlons un peu du MY2N - D2. Il s'agit d'un relais de puissance haute performance largement utilisé dans diverses applications industrielles et électriques. Si vous souhaitez en savoir plus, vous pouvez consulter leRelais de puissance MY2N-D2. Ce relais est connu pour sa fiabilité et sa durabilité, ce qui en fait un choix idéal pour de nombreux projets.

Vérifications avant l'installation

Avant de commencer l'installation, vous devez effectuer certaines opérations. Tout d’abord, assurez-vous de disposer de tous les outils nécessaires. Vous aurez généralement besoin d'un tournevis, d'une pince à dénuder et éventuellement d'un multimètre. Un multimètre est pratique pour vérifier la tension et la continuité, ce qui peut vous aider à éviter tout incident électrique.

Inspectez le MY2N - D2 pour déceler tout dommage visible. Si vous remarquez des fissures, des broches pliées ou d'autres problèmes, ne l'utilisez pas. Contactez-nous immédiatement et nous vous trouverons un remplacement.

Vérifiez également l’environnement d’installation. Le MY2N - D2 doit être installé dans un endroit sec et frais, à l'abri de la lumière directe du soleil et de la chaleur ou de l'humidité excessive. Assurez-vous qu'il y a suffisamment d'espace autour du relais pour une bonne ventilation.

Comprendre le brochage

Le MY2N - D2 a un brochage spécifique que vous devez comprendre avant de commencer à connecter les fils. Le schéma de brochage est généralement inclus dans le manuel du produit. Si vous n'avez pas le manuel, vous pouvez nous le demander et nous vous enverrons une copie numérique.

Fondamentalement, les broches sont divisées en deux groupes principaux : les broches de bobine et les broches de contact. Les broches de la bobine sont utilisées pour appliquer la tension de commande afin d'activer le relais. Les broches de contact sont utilisées pour commuter le circuit de charge.

Installation du MY2N-D2

1. Montage du relais:
   • Tout d'abord, décidez où vous souhaitez monter le MY2N - D2. Il peut être monté sur un rail DIN ou sur une surface plane. Si vous utilisez un rail DIN, encliquetez simplement le relais sur le rail. Assurez-vous qu'il est solidement fixé.
   • Si vous le montez sur une surface plane, utilisez les trous de montage sur le relais. Insérez les vis dans les trous et serrez-les doucement. Ne serrez pas trop, car cela pourrait endommager le relais.
2. Connexion des fils de la bobine:
   • Identifiez les broches de la bobine sur le relais. Habituellement, ils sont marqués sur le corps du relais. Utilisez vos pinces à dénuder pour dénuder environ 1/4 de pouce d'isolant aux extrémités des fils de commande.
   • Connectez une extrémité du fil de commande à une broche de la bobine et l'autre extrémité à l'autre broche de la bobine. Assurez-vous que les connexions sont serrées. Vous pouvez utiliser un petit tournevis pour serrer les vis des bornes.
   • Vérifiez la tension nominale de la bobine. Le MY2N - D2 est disponible dans différentes tensions nominales de bobine, telles que 5 V, 12 V, 24 V, etc. Assurez-vous que la tension de commande que vous appliquez correspond à la tension nominale de la bobine du relais.
3. Connexion des fils de contact:
   • Identifiez les broches de contact. Il existe des contacts normalement ouverts (NO) et normalement fermés (NC). Les contacts NO sont ouverts lorsque le relais n'est pas alimenté et se ferment lorsque le relais est alimenté. Les contacts NC sont à l'opposé.
   • Décidez quels contacts vous devez utiliser pour votre candidature. Si vous utilisez les contacts NO, connectez les fils de charge aux broches NO appropriées. Encore une fois, dénudez les extrémités des fils et connectez-les solidement aux broches.
   • Si vous travaillez avec des charges à courant élevé, assurez-vous que le calibre du fil est approprié. L'utilisation d'un fil trop fin peut provoquer une surchauffe et d'autres problèmes.

Test de l'installation

Une fois que vous avez connecté tous les fils, il est temps de tester l'installation. Avant de mettre sous tension, vérifiez toutes les connexions pour vous assurer qu'il n'y a pas de fils desserrés ou de courts-circuits.

Utilisez un multimètre pour mesurer la résistance de la bobine. Il doit se situer dans la plage spécifiée dans le manuel du produit. Si la résistance est trop élevée ou trop faible, il peut y avoir un problème avec le relais.

Appliquez la tension de commande aux broches de la bobine. Vous devriez entendre un clic lorsque le relais s'active. Utilisez le multimètre pour vérifier la continuité des contacts. Lorsque le relais est alimenté, les contacts NO doivent montrer une continuité et les contacts NC doivent montrer un circuit ouvert.

Dépannage

Si le relais ne fonctionne pas, pas de panique. Voici quelques problèmes courants et solutions :

• Aucun clic: Vérifiez la tension de commande. Assurez-vous que la tension est correcte et qu'elle est appliquée aux broches de la bobine. Vérifiez également à nouveau la résistance de la bobine. Si la bobine est grillée, vous aurez besoin d'un nouveau relais.
• Les contacts ne changent pas: Vérifiez le circuit de charge. Assurez-vous qu'il n'y a pas de circuits ouverts ou de courts-circuits dans la charge. Vérifiez également les broches de contact pour déceler toute connexion desserrée.

Produits similaires

Si le MY2N - D2 ne répond pas tout à fait à vos besoins, nous proposons également d'autres relais comme le34.81.7.024.9024 Relaiset le38.51.7.024.0050 Relais. Ces relais ont des spécifications et des fonctionnalités différentes, vous pouvez donc choisir celui qui convient le mieux à votre projet.

Contact pour l'achat

Si vous avez des questions sur le MY2N - D2 ou sur l'un de nos autres produits, ou si vous souhaitez effectuer un achat, n'hésitez pas à nous contacter. Nous sommes là pour vous aider avec tous vos besoins en relais.

Références

• Manuel du produit de MY2N - D2
• Normes et directives d'installation électrique
